產品規格選型樣本

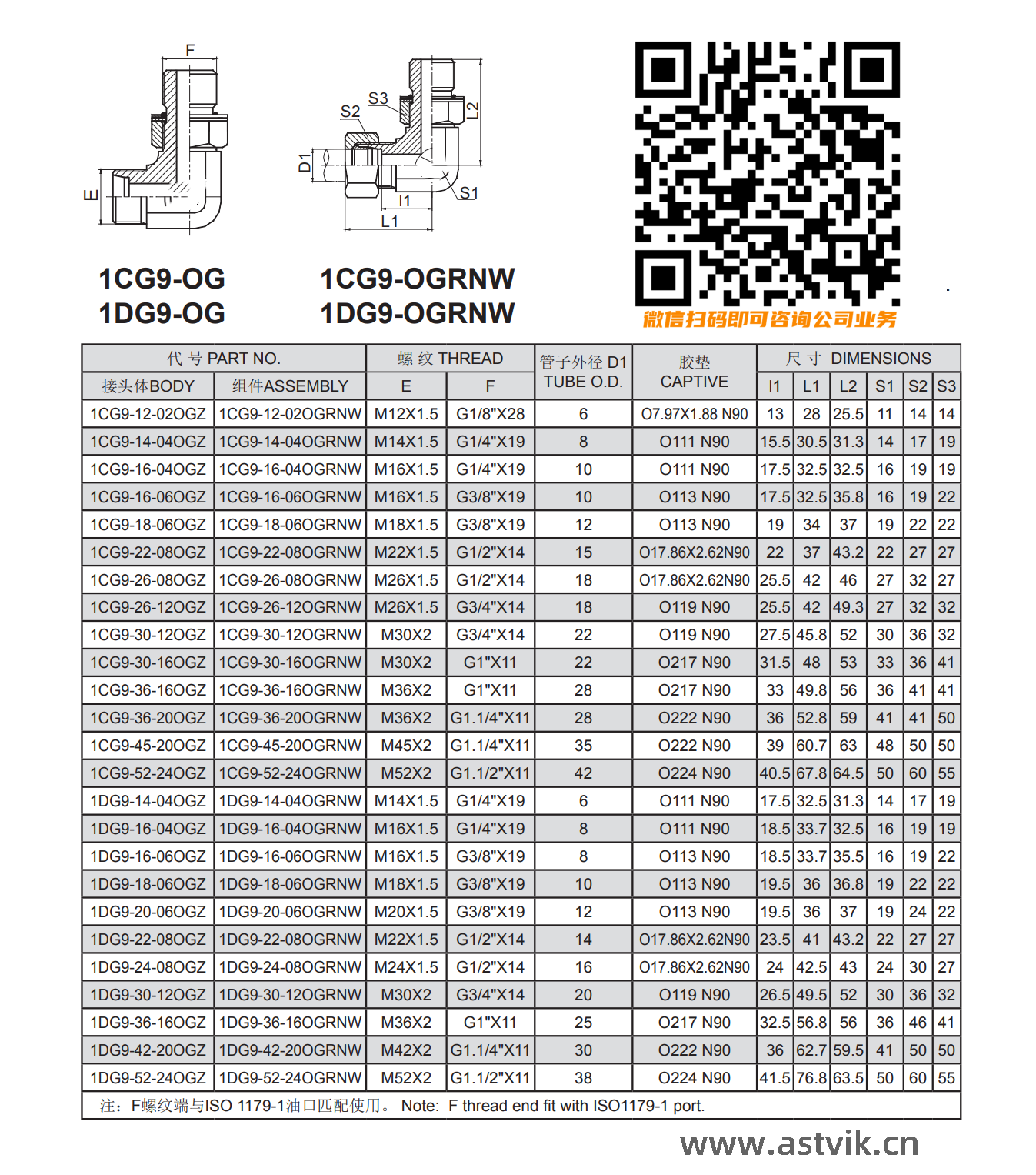

公制外螺紋DIN卡套式24°錐密封H型G牙英管螺紋帶F型柱端可調向O型圈密封1CG9/1DG9-OG系列90°彎通液壓過渡管接頭產品規格選型樣本如下：
產品型號解說
舉例A：1CG9-16-04OGZ
舉例B：1DG9-16-04OGZ
數字1代表外絲
字母C代表輕型單卡套式（24°錐）/字母D代表重型單卡套式（24°錐）
數字16代表公制螺紋M16X1.5
G代表英管螺紋平面O型圈密封

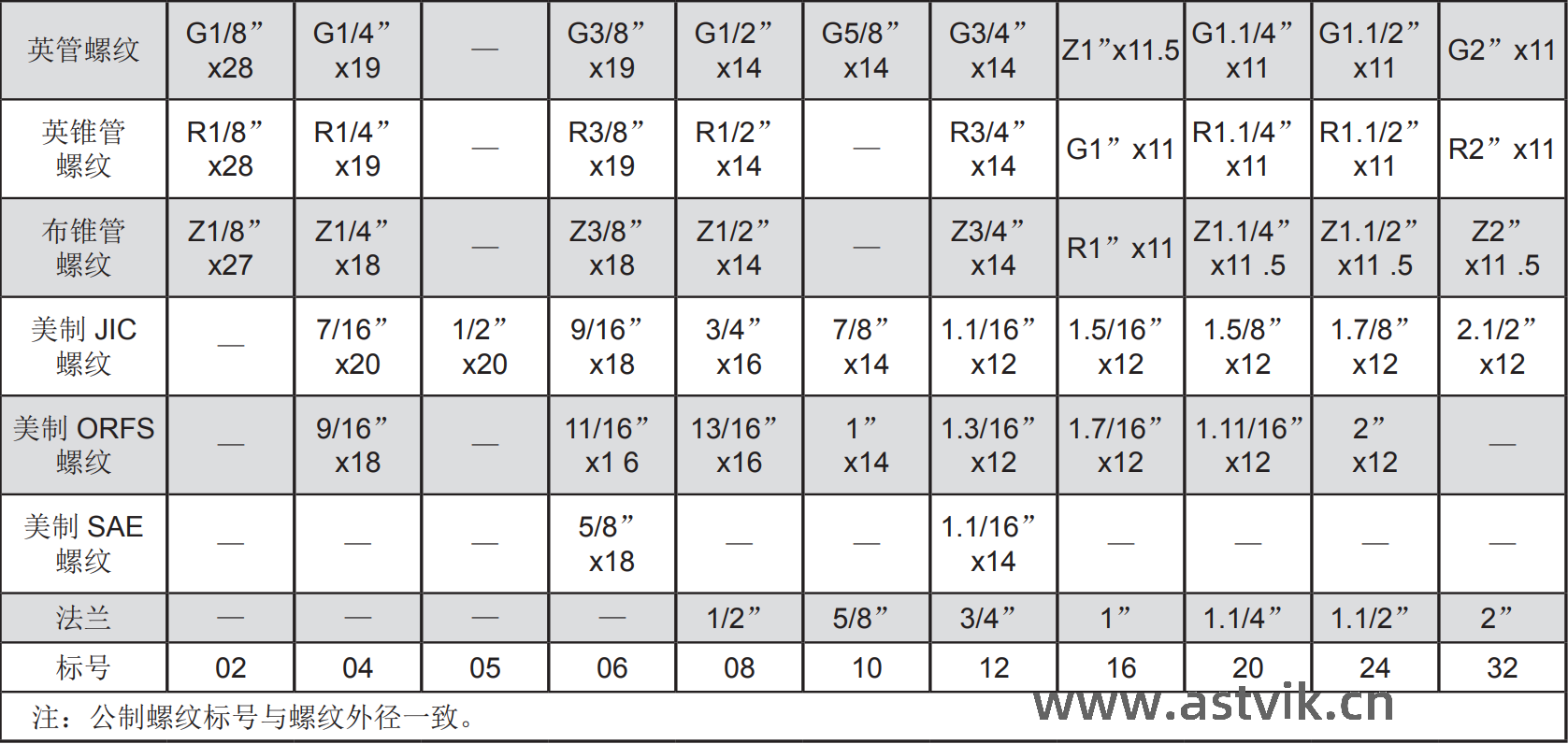

04代表英制螺紋G1/4-19具體明細參考下面表格
OG表示可調向接頭
字母Z代表表面處理為白鋅
注：如需要卡套和卡套螺母整套訂貨，則請?jiān)诖柡蠹印癛N”，如1CG9-16-04OGRN
若需了解ISO 8434-1公制外螺紋DIN卡套式24°錐密封H型1C9/1D9-RN系列彎通液壓過渡管接頭替代國標GB/T 3740及其代號詳細說明請點擊閱讀>>>1C9/1D9-RN系列
